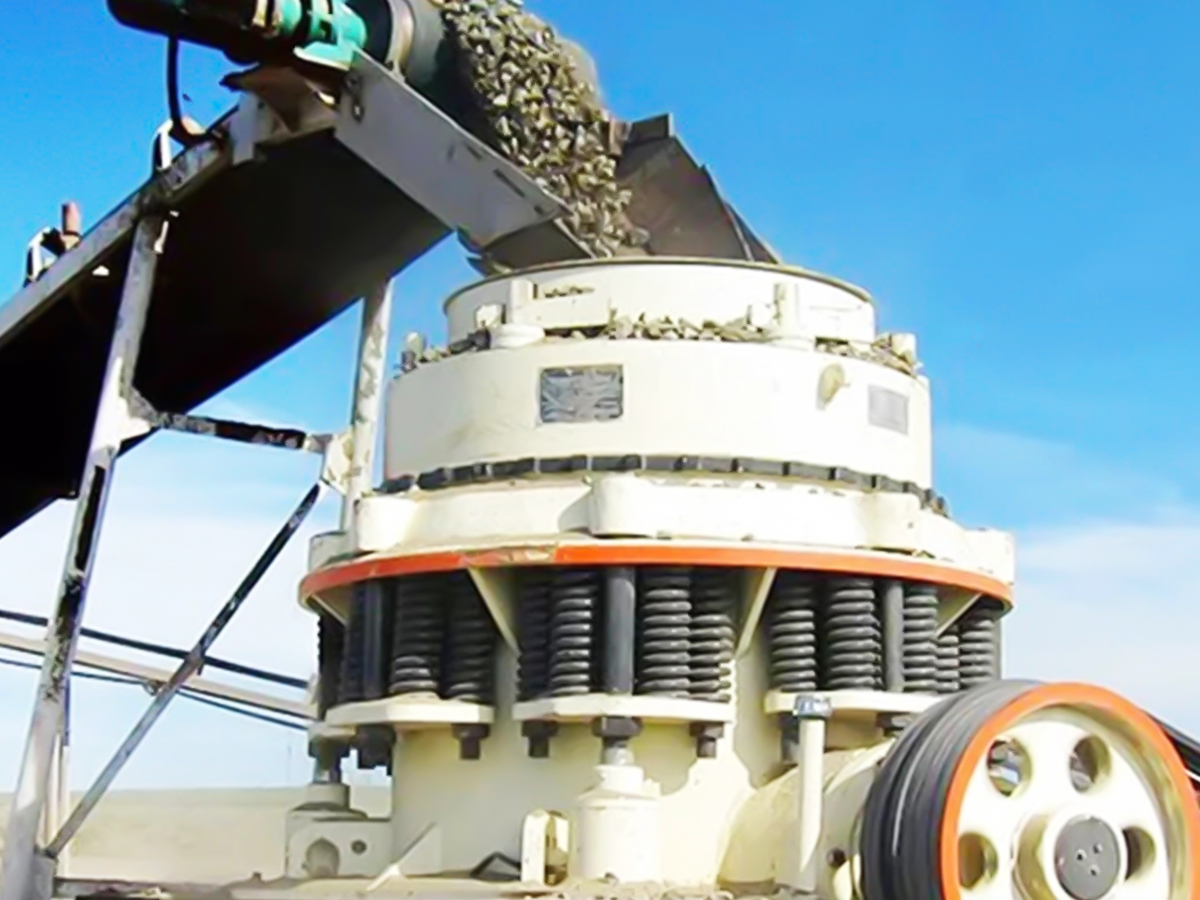

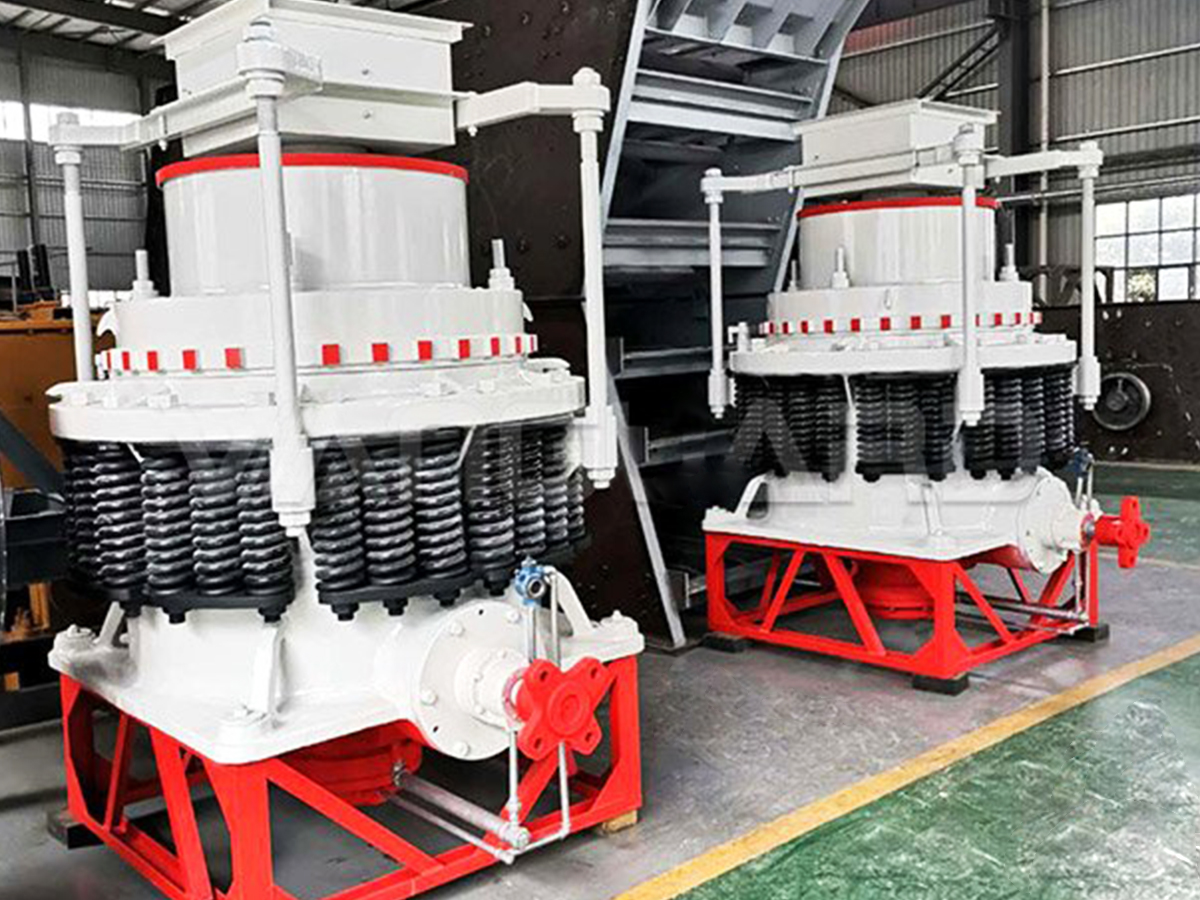

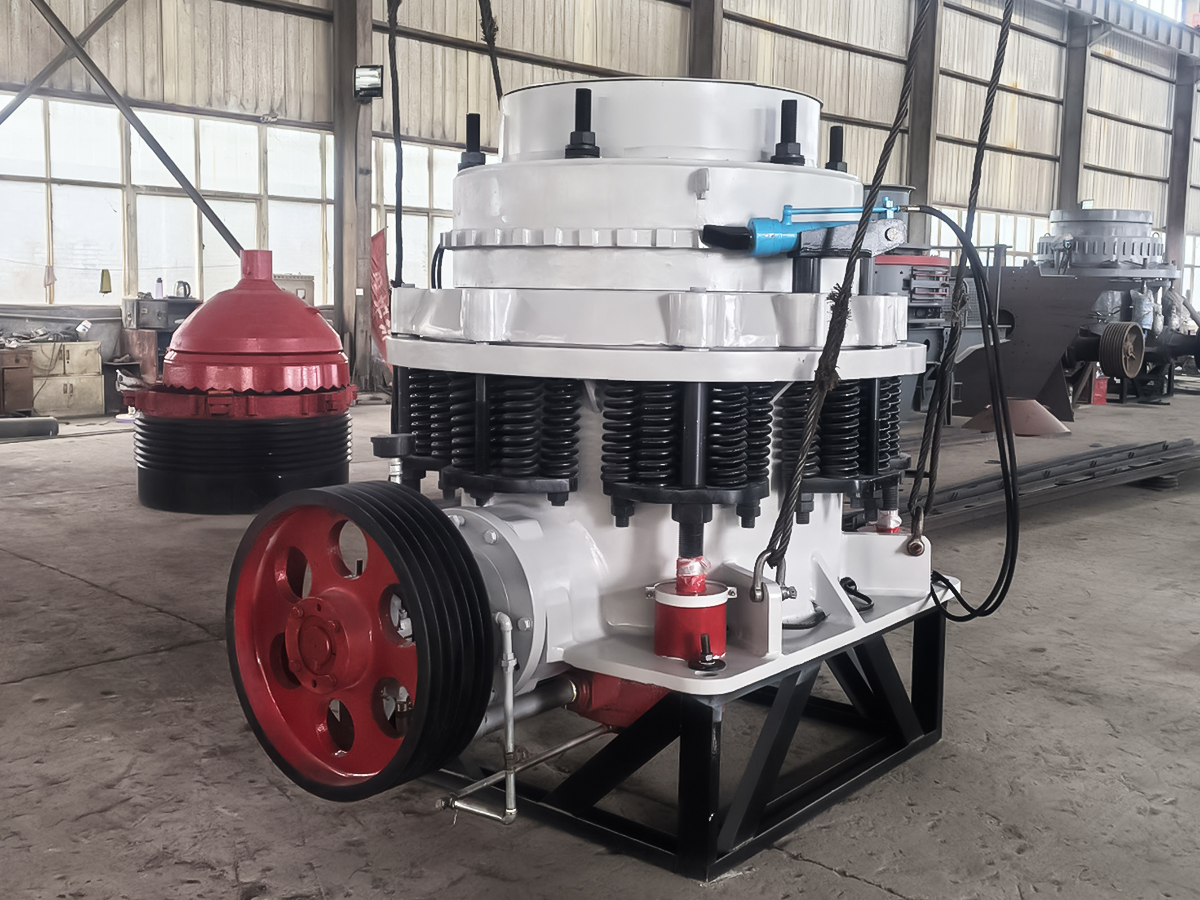

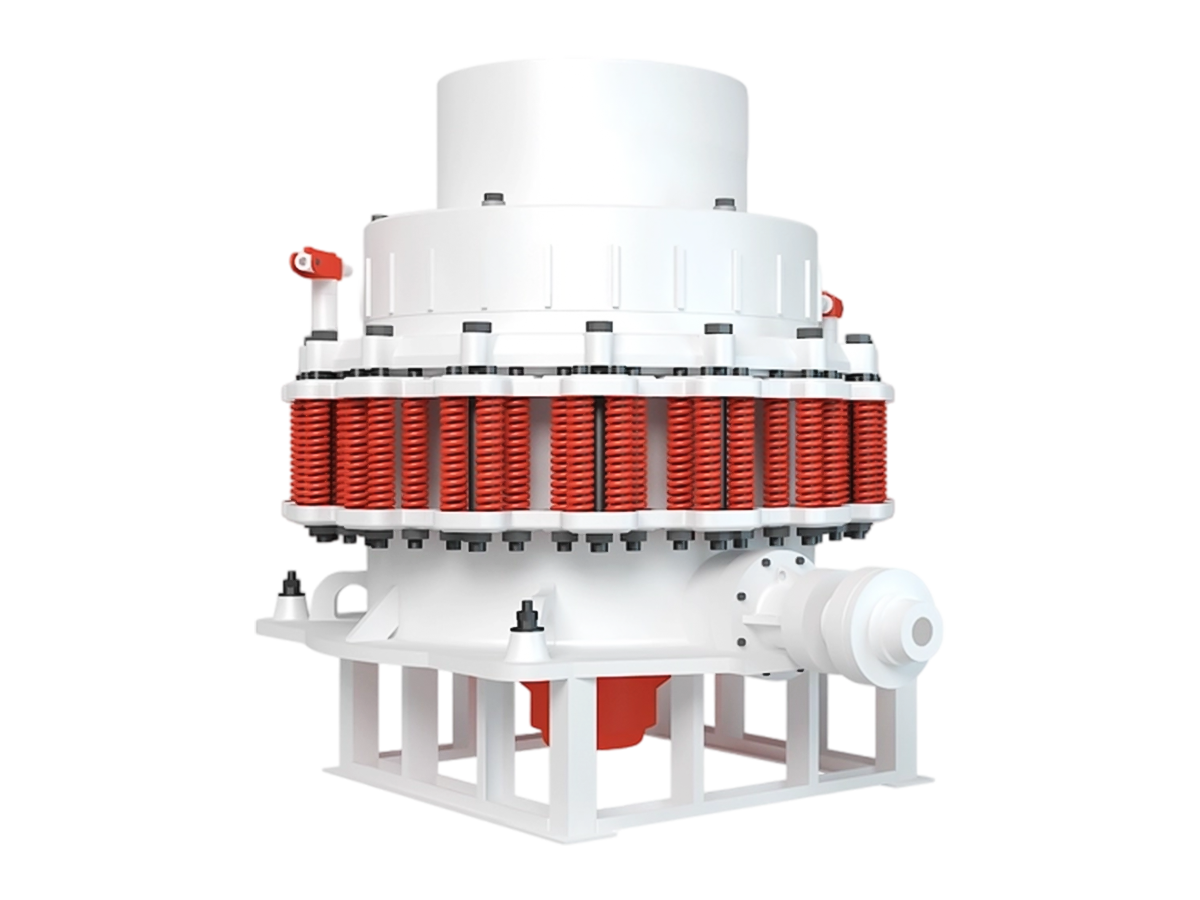

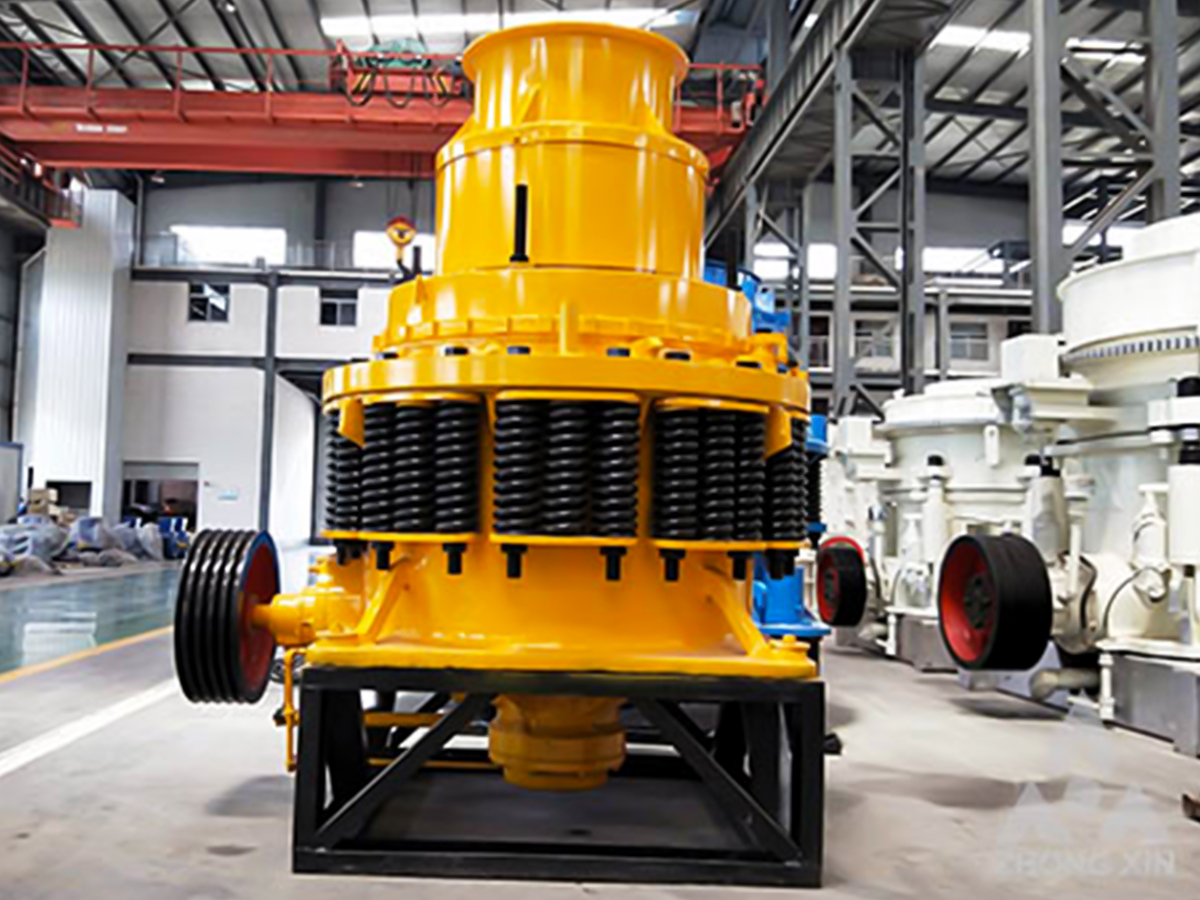

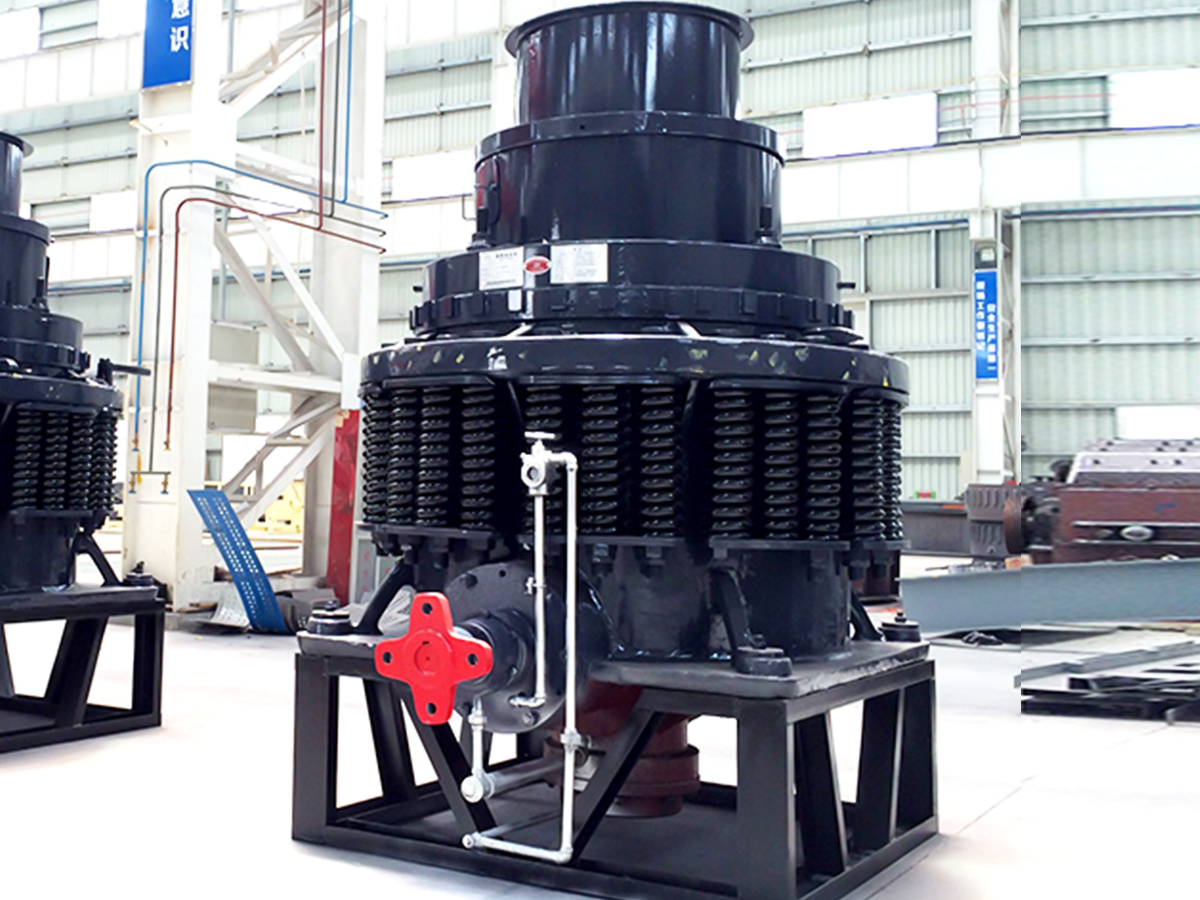

弹簧圆锥破碎机是一种利用层压破碎原理实现物料中细碎的机械设备，适用于抗压强度不超过350MPa的中硬及以上物料，如铁矿石、铜矿石、花岗岩、玄武岩、石灰石等。其核心结构包括机架、传动装置、动锥体、定锥（调整环）、偏心套、弹簧保险装置及液压系统等。根据破碎腔型不同，可分为标准型（中碎）、中型（细碎）和短头型（超细碎），满足不同粒度需求。
弹簧圆锥破碎机通过电动机驱动偏心套旋转，带动动锥体做旋摆运动。动锥体与定锥之间形成破碎腔，物料在两锥体间受到以下作用力实现破碎：
挤压作用：动锥靠近定锥时，物料被挤压破碎。
弯曲作用：物料在两锥体间因形状变化产生弯曲应力，导致破碎。
剪切作用：物料颗粒间相互摩擦、剪切，进一步细化。
关键流程：
电动机通过皮带轮或联轴器驱动传动轴，带动偏心套旋转。
动锥体在偏心套的迫动下做旋摆运动，使破碎壁与轧臼壁周期性靠近和远离。
物料在破碎腔内经多次挤压、冲击和弯曲后，破碎至所需粒度，从下部排出。
过载保护：
当不可破碎物（如金属块）进入破碎腔或设备超载时，弹簧保险装置通过压缩弹簧增大排矿口，使异物排出，避免设备损坏。异物排出后，弹簧复位，设备恢复正常工作。
高效破碎与层压原理
采用层压破碎设计，物料在破碎腔内受多次挤压和剪切，破碎效率高，能耗低。产品粒度均匀，立方体含量高（可达80%以上），针片状物料少，满足高标准骨料要求（如高速公路、桥梁建设）。
大破碎力与高处理能力
主轴静态支撑破碎力，偏心套传递动力，可承受较大破碎力，适合细碎和超细碎作业。处理能力范围广（12-1000吨/小时），满足不同规模生产需求。
排矿口灵活调节
通过液压系统或调整套快速调节排矿口尺寸，控制出料粒度（最小至5毫米），适应不同工艺要求。
可靠的安全保护
弹簧保险装置可自动过载保护，当异物进入破碎腔时，弹簧压缩增大排矿口，排出异物后自动复位，减少停机时间。液压清腔系统可快速清理破碎腔，提高设备可用性。
耐磨与长寿命设计
关键部件（如破碎壁、轧臼壁、偏心套）采用高锰钢或高铬合金材质，抗冲击、耐磨损，延长使用寿命。部分型号采用可换位设计的板锤，进一步延长易损件寿命。
低维护与便捷操作
结构简单，维修方便，部分型号配备棘轮翻盖装置或液压开顶装置，可快速打开机壳更换易损件。完整的润滑系统（干油或水封）可自动监测油温、流速，异常时自动停机，保障设备稳定运行。
| 型号 Model | 椎体直径Diameter of cone head(mm) | 进料尺寸 Max.Feedsize(mm) |
调节范围 Adjusting range of output size(mm) |
产量Capacity(t/h) | 功率 Power (kw) |
转速 Speed of eccentric shaft(r/min) |
重量 Weight(t) |
外形尺寸Dimensions(mm) |
| PYB900 | 900 | 115 | 15-50 | 50-70 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PYZ900 | 900 | 60 | 5-20 | 20-65 | 55 | 333 | 11.2 | 2692×1640×2350 |
| PZD900 | 900 | 50 | 3-13 | 15-50 | 55 | 333 | 11.3 | 2692×1640×2350 |
| PYB1200 | 1200 | 145 | 20-50 | 100-150 | 110 | 300 | 24.7 | 2790×1878×2844 |
| PYZ1200 | 1200 | 100 | 8-25 | 42-135 | 110 | 300 | 25 | 2790×1878×2844 |
| PYD1200 | 1200 | 50 | 3-15 | 18-105 | 110 | 300 | 25.3 | 2790×1878×2844 |
| PYB1750 | 1750 | 215 | 25-50 | 150-250 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYZ1750 | 1750 | 185 | 10-30 | 115-180 | 160 | 245 | 50.3 | 3910×2894×3809 |
| PYD1750 | 1750 | 85 | 5-13 | 75-120 | 160 | 245 | 50.2 | 3910×2894×3809 |
| PYB2200 | 2200 | 300 | 30-60 | 200-350 | 260-280 | 220 | 80 | 4622×3302×4470 |
| PYZ2200 | 2200 | 230 | 10-30 | 150-250 | 260-280 | 220 | 80 | 4622×3302×4470 |
| PYD2200 | 2200 | 100 | 5-15 | 120-200 | 260-280 | 220 | 81.4 | 4622×3302×4470 |
1启动前安全检查：检查设备防护装置；确认传动部件（皮带、链条、齿轮）无异物卡阻，润滑油位正常；清理设备周围杂物，防止滑倒或碰撞。
2运行中安全监控：严禁在设备运行时进行清理、调整或维修作业，必须停机断电后操作；定期巡查设备振动、噪音及温度；避免超负荷运行，防止电机过载或机械部件损坏。
3停机后安全措施：按规程逐步停机，先停止给料，待设备空转排空物料后再断电。关闭水源、气源，清理残留物料，防止堵塞或腐蚀；长期停用时，需对设备进行防锈处理。
